서버 LAN 포트 위치 확인

다음은 물리적 서버의 LAN 포트 위치 확인을 위한 가이드 내용입니다.

※ 확인 환경 ( 서버: Lenovo SR250 / SR550, OS : CentOS 7.9 )

---

1. 개요

서버 운영을 하다 보면 네트워크 설정을 하고 랜선을 장비의 알맞은 위치에 연결했는지 확인해야 될 때가 있습니다. 보통 서버는 본딩 설정도 해야 되고 랜선 연결 포트가 2개 이상 존재합니다. 예를 들어 Lenovo SR250 장비의 경우 LAN 포트가 관리 포트를 포함하여 3개이며, SR550의 경우 5개의 LAN 포트가 존재합니다. 실제로 서버에 OS를 설치하고 네트워크 설정까지 했는데 통신이 안된다고 해서 확인을 해보면 랜선이 잘못된 위치에 연결되어 있거나 관리 포트에 연결된 경우가 종종 있습니다. LAN 포트 위치는 OS 설치 후 명령어 입력으로 LAN 포트 LED를 깜박이게 하여 간단하게 확인 가능합니다. 이번 포스팅에선 물리적 서버의 LAN 포트 위치 확인을 위한 방법에 대해 알아보겠습니다.

2. NIC(Network Interface Controller Card) 찾기

우선 현재 사용하고 있는 장비의 네트워크 인터페이스명을 확인해야 합니다. 네트워크 인터페이스명은 사용하는 환경에 따라 조금씩 다르게 나타날 수 있습니다. ethX, ensX, enoX 와 같이 다를 수 있기 때문에 현재 확인하려는 장비의 네트워크 인터페이스명의 정확한 확인이 필요합니다. 아래는 Lenovo SR250 서버의 CentOS 7.9 환경에서 확인한 화면이며 eno3, eno4의 네트워크 인터페이스명이 있는 것을 확인할 수 있습니다.

2-1 ifconfig 명령어

리눅스 OS 설치가 상태에서 아래 명령어를 입력하면 아래 화면과 같이 네트워크 인터페이스명을 확인할 수 있습니다.

• # ifconfig -a

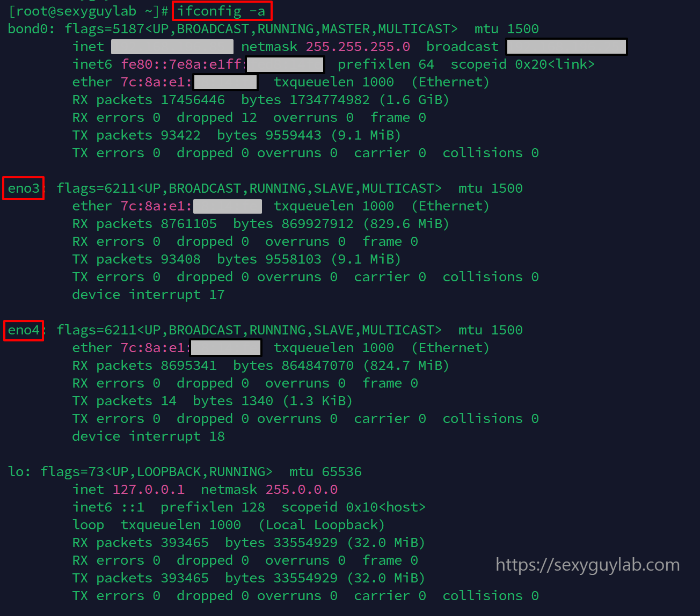

[ ifconfig 명령어를 이용한 네트워크 인터페이스명 확인 ]

※ 참고사항

- ifconfig 명령어의 -a 옵션은 서버의 모든 활성/비활성화된 네트워크 인터페이스 정보를 표시합니다.

- ifconfig 명령어가 안될 경우 명령어를 사용할 수 있는 패키지 설치가 필요합니다.

- 예를들어 CentOS 7.9 minimal 설치 시에는 net-tools가 기본 설치되지 않기 때문에 직접 설치를 해줘야 합니다.

- 인터넷 연결이 안되는 환경에서는 별도로 RPM을 다운로드하여 설치가 필요합니다.

- CentOS7 환경에서는 아래 명령어로 net-tools 설치가 가능합니다.

• # yum install net-tools

2-2 ip addr 명령어

네트워크 인터페이스명은 ip addr 명령을 이용해서도 확인이 가능합니다. 아래 명령어를 입력합니다.

• # ip addr

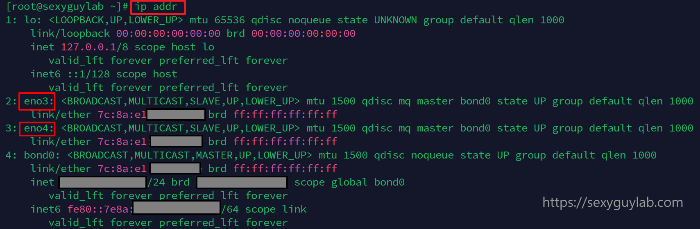

[ ip addr 명령어를 이용한 네트워크 인터페이스명 확인 ]

3. ethtool 이용하여 포트 위치 확인

네트워크 인터페이스명 확인을 하였으면 이제 LAN 포트 위치를 확인해 보도록 하겠습니다. ethtool 명령을 이용하여 포트 위치 확인이 가능하며 명령어 형식과 예시는 아래와 같습니다.

• ethtool -p < 네트워크 인터페이스명 >
• 예 : # ethtool -p eno3

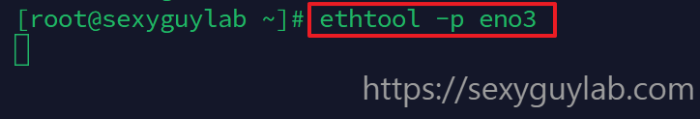

[ ethtool 명령을 이용한 LAN 포트 위치 찾기 ]

명령어를 입력하면 명령어 입력이 종료될때까지 서버 장비의 LAN 포트 LED가 깜박이게 됩니다. 이 방법으로 서버의 LAN 포트 위치 확인이 가능합니다. 명령어 종료는 키보드에서 [Ctrl] + [C]를 입력하게 되면 명령을 종료할 수 있습니다. 아래 화면은 실제 장비에서 ethtool를 이용한 LAN 포트 확인하는 과정을 촬영한 장면입니다.

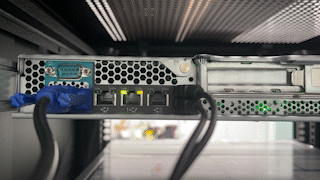

[ Lenovo SR250 장비 랜포트 위치 확인 화면 ]

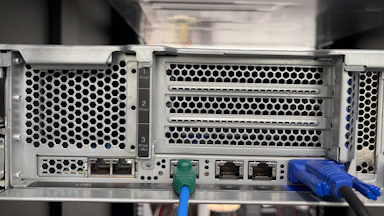

[ Lenovo SR550 장비 랜포트 위치 확인 화면 ]

4. 마치며

지금까지 물리적 서버의 LAN 포트 위치 확인을 위한 방법에 대해 알아보았습니다.
